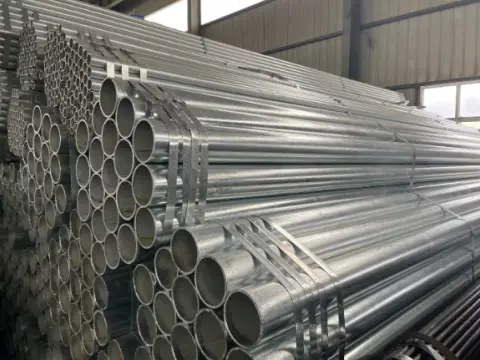

Rura stalowa ocynkowana 1 1/4″ (powszechnie znana jako rura ocynkowana 1.25 cala), średnica nominalna DN32, standardowa średnica zewnętrzna 42.4 mm. Jest to spawana wzdłużnie metodą ERW wysokoczęstotliwościową rura ze stali węglowej z powłoką cynkową ogniową na powierzchni, zapewniającą doskonałą odporność na rdzę. Jest szeroko stosowana w konstrukcjach stalowych, podporach oraz do przesyłu płynów pod niskim ciśnieniem jako rura stalowa o średniej średnicy.
Glory Steel to bezpośredni eksporter rur stalowych ocynkowanych ogniowo o średnicy 1 1/4 cala. Ściśle kontrolujemy jakość spoin, tolerancję wymiarową i jednorodność powłoki cynkowej. Utrzymujemy zapasy o różnych grubościach ścianek i oferujemy niestandardowe wymiary oraz głęboką obróbkę.
Tabela specyfikacji
| Pozycja | Rura stalowa ocynkowana 1 1/4″ |
|---|---|
| Wielkość nominalna | 1 1/4″ (DN32) |
| Średnica zewnętrzna | 42.4 mm |
| Gatunek materiału | Q195, Q235B, Q355B; ASTM A53 klasa A/B; EN S235JR / S355JR |
| Proces produkcji | Rura ERW spawana wzdłużnie metodą wysokiej częstotliwości / Rura bezszwowa, ocynkowana ogniowo |
| Grubość ściany | 1.5 mm – 3.75 mm (konfigurowalny) |
| Długość | 1–12 m stała długość cięcia |
| Powłoka cynkowa | Standard 80–120 g/㎡; Dostępna powłoka o wysokiej zawartości cynku do 200–300 g/㎡ |
| Końcówki rur | Gładki koniec / Gwintowany (BSPT/NPT) / Rowkowany / Ścięty |
| obowiązującymi normami | ASTM A53/A53M, EN 10255, GB/T 3091 |
| MOQ | Tony metryczne 10 |
Klasyfikacja produktu
- Proces produkcyjny: rury stalowe ocynkowane spawane metodą ERW oraz rury stalowe ocynkowane bezszwowe. Rury ocynkowane spawane metodą ERW charakteryzują się wyższą opłacalnością i są najpopularniejszym wyborem w przypadku zamówień publicznych. Rury ocynkowane bezszwowe są stosowane w warunkach wysokiego ciśnienia i trudnych warunków pracy.
- Według klasy grubości ścianki: standardowa grubość ścianki Sch 40 (ok. 3.56 mm), klasa najczęściej stosowana; maksymalna grubość ścianki zbrojonej w magazynie do 3.75 mm.
- Ze względu na rodzaj zakończenia rury: rura z gładkim końcem, rura z gwintem, rura ze skosem. Gładki koniec jest najpopularniejszy i najczęściej wybierany.
Odniesienie do właściwości mechanicznych
| Gatunek materiału | Siła min. Wydajności | Min. wytrzymałość na rozciąganie | Minimalne wydłużenie |
|---|---|---|---|
| Q195 | 195 MPa | 315 MPa | 26% |
| Q235B / S235JR | 235 MPa | 370 MPa | 26% |
| Q355B / S355JR | 355 MPa | 470 MPa | 21% |
Zalety produktu
- Długotrwała ochrona antykorozyjna: Metalurgiczna warstwa cynku, utworzona poprzez cynkowanie ogniowe, żywotność ponad 10 lat w typowych warunkach zewnętrznych. Powłoka o wysokiej zawartości cynku jest zalecana w przybrzeżnych środowiskach słono-alkalicznych i wilgotnych, aby obniżyć późniejsze koszty konserwacji.
- Doskonała kompatybilność instalacyjna: ścisła kontrola tolerancji średnicy zewnętrznej i grubości ścianek przy dobrej okrągłości rur, co gwarantuje lepsze uszczelnienie w połączeniu ze złączkami i połączeniami gwintowanymi, redukując konieczność przeróbek i ryzyko przecieku na miejscu.
- Niezawodne spawanie i stabilna odporność na ciśnienie: Spawanie wzdłużne ERW o wysokiej częstotliwości zapewnia gładkie spoiny bez porów i stabilne ciśnienie dla przepływu cieczy. Spełnia wymagania dotyczące gięcia konstrukcji stalowych i nadaje się do konstrukcji szklarni i ogrodzeń.
- Przyjazna obróbka na placu budowy: Rury można bezpośrednio ciąć, wiercić i giąć. Uszkodzoną powłokę cynkową można naprawić na miejscu, co ułatwia prace prefabrykacyjne na placach budowy.
- Opakowanie zgodne ze standardami eksportowymi, zapobiegające uszkodzeniom podczas transportu morskiego: wiązki rur stalowych z plastikowymi zaślepkami, opcjonalne owinięcie tkaniną, aby zapobiec uderzeniom i korozji podczas transportu morskiego oraz zmniejszyć liczbę roszczeń dotyczących uszkodzeń po przybyciu.
- Dostępne w magazynie dla różnych specyfikacji i kontrolowany czas realizacji: Standardowe grubości ścianek są stale dostępne w magazynie, można szybko zaplanować realizację dużych zamówień, aby uniknąć opóźnień w harmonogramie projektów dla klientów zagranicznych.
Dane referencyjne techniczne
1. Teoretyczne ciśnienie robocze wody dla różnych grubości ścianek
| Grubość ściany | Średnica zewnętrzna | Teoretyczne ciśnienie robocze wody (MPa) | Nota |
|---|---|---|---|
| 1.5mm | 42.4mm | 1.0 MPa | Nawadnianie niskociśnieniowe, statyczne dostarczanie wody, niezalecane do instalacji podziemnych |
| 2.0mm | 42.4mm | 1.3 MPa | Nawadnianie na wolnym powietrzu, dostarczanie wody pod niskim ciśnieniem i drenaż |
| 2.5mm | 42.4mm | 1.6 MPa | Zakopany przewód przesyłowy wody, wspólna główna rura nawadniająca |
| 3.0mm | 42.4mm | 1.9 MPa | Warunki pracy przy stosunkowo wysokim ciśnieniu wody |
| 3.75mm | 42.4mm | 2.4 MPa | Wzmocniona rura o optymalnej odporności na ciśnienie |
2. Teoretyczna nośność osiowa na ściskanie
Zastosowanie: Słupki do szklarni/ogrodzeń, długość całkowita 6m, zamocowane na obu końcach, bez obciążenia mimośrodowego.
| Grubość ściany | Parametr sekcji | Nośność osiowa na ściskanie (kN) | Wskazówka dotycząca wyboru |
|---|---|---|---|
| 1.5mm | Cienka ściana | 11 kN | Tylko do poprzecznych cięgien w strefach o słabym wietrze. Niezalecane do słupów o wysokości 6 m ze względu na ryzyko wyboczenia. |
| 2.0mm | Cienka ściana | 19 kN | Konwencjonalne stanowiska szklarniowe, obszary o niskim ciśnieniu wiatru |
| 2.5mm | Ściana średnia | 29 kN | Szklarnie w obszarach o silnym wietrze, słupki ogrodzeniowe dla zwierząt gospodarskich |
| 3.0mm | Ściana średnia | 40 kN | Projekty nadmorskie z wysokim ciśnieniem wiatru dla słupów |
| 3.75mm | Wzmocniona ściana | 57 kN | Podpory o dużej wytrzymałości, projekty o dużym obciążeniu |
3. Tabela teoretycznej masy rur (6 m na sztukę)
| Grubość ściany | Teoretyczna waga na metr | Całkowita waga na sztukę 6 m |
|---|---|---|
| 1.5mm | 1.97 kg / m | 11.8 kg |
| 2.0mm | 2.58 kg / m | 15.5 kg |
| 2.5mm | 3.18 kg / m | 19.1 kg |
| 3.0mm | 3.76 kg / m | 22.6 kg |
| 3.75mm | 4.62 kg / m | 27.7 kg |
4. Referencyjny wskaźnik załadunku kontenera 20GP (długość standardowa 6 m/szt.)
| Grubość ściany | Waga na sztukę 6m | Ilość referencyjna dla 20GP |
|---|---|---|
| 1.5mm | 11.8 kg | Około. 820 szt |
| 2.0mm | 15.5 kg | Około. 620 szt |
| 2.5mm | 19.1 kg | Około. 500 szt |
| 3.0mm | 22.6 kg | Około. 420 szt |
| 3.75mm | 27.7 kg | Około. 340 szt |
główne aplikacje
- Nawadnianie i przesył płynów pod niskim ciśnieniem w celu zaopatrzenia w wodę i odwodnienia (rurociągi wodne dla gospodarstw rolnych i parków)
- Konstrukcja szklarni, rama wsporcza do ogrodzenia fermy hodowlanej
- Lekkie wsporniki konstrukcji stalowych, barierki ochronne, balustrady i ramy domów prefabrykowanych
- Rurociągi budowlane, elementy mechaniczne, zewnętrzne podpory inżynieryjne i rury przewodowe.
Zalecana grubość ścianki w zależności od zastosowania w projekcie
| Scenariusz aplikacji | Zalecana grubość ścianki | OPIS |
|---|---|---|
| Pręty mocujące do szklarni, proste poprzeczne podpory ogrodzenia | 1.5mm | Lekkie obciążenie, pomieszczenie wewnętrzne / obszar o słabym wietrze, optymalny koszt |
| Słupki szklarniowe, słupki ogrodzeniowe do sadów | 2.0mm | Normalne obciążenie wiatrem na zewnątrz, najpopularniejszy wybór w przypadku projektów rolniczych |
| Szklarnie w strefach o silnym wietrze, słupki ogrodzeniowe dla zwierząt gospodarskich | 2.5mm | Odporność na silny wiatr, długotrwała eksploatacja na zewnątrz, lepsza odporność na zginanie |
| Zaopatrzenie w wodę do nawadniania pod niskim ciśnieniem, rury do zaopatrzenia w wodę i drenażu | 2.5 ~ 3.0mm | Gwarantuje odporność na ciśnienie cieczy, redukuje odkształcenia, nadaje się do transportu w podziemnych/otwartych zbiornikach wodnych |
| Podpory o dużej wytrzymałości, projekty przybrzeżne o dużym ciśnieniu wiatru, warunki określone w Sch 40 | 3.75mm | Wzmocniona ściana, najlepsza odporność na zginanie i ciśnienie |
FAQ
P: Jaka jest średnica zewnętrzna rury stalowej ocynkowanej o średnicy 1 1/4″?
A: Standardowa średnica zewnętrzna 42.4 mm, nominalna średnica DN32, powszechnie znana w branży jako rura 1.25 cala. Dostępne gwinty BSPT i NPT.
P: Czy możecie dostarczyć certyfikaty materiałowe?
A: Dla każdej partii możemy dostarczyć certyfikat materiałowy EN10204 3.1 oraz raport z badań powłoki cynkowej. Możliwa jest kontrola na miejscu przez stronę trzecią.
P: Czy powłokę cynkową można dostosować do indywidualnych potrzeb?
A: Standardowa powłoka 80–120 g/m². W przypadku projektów narażonych na wysokie zasolenie na obszarach przybrzeżnych, powłoka o wysokiej zawartości cynku 200–300 g/m² może zostać ulepszona w celu zwiększenia odporności na korozję.
P: Czy możemy dostosować długość inną niż 6 metrów?
A: Dostępne są odcinki o stałej długości od 1 do 12 m, cięte zgodnie z rysunkami projektu.
P: Czy dane dotyczące ciśnienia wody i nośności słupów zamieszczone na stronie można bezpośrednio wykorzystać w projektowaniu inżynieryjnym?
A: Wszystkie wartości stanowią jedynie teoretyczne odniesienie, służące do wstępnego budżetu projektu i wyboru. Formalny projekt inżynieryjny musi zostać opracowany przez lokalnych inżynierów konstrukcyjnych/rurowych, z uwzględnieniem obciążenia wiatrem na miejscu, fundamentów i lokalnych przepisów.
