Firma Glory Steel niedawno wyeksportowała do Arabii Saudyjskiej partię rur stalowych API 5L klasy B do przesyłu ropy naftowej i gazu. Ładunek dotarł do portu w Ad-Dammam, a klient zakończył odbiór całego towaru. Projekt obejmował 22 kontenery 40HQ o wadze 26 ton każdy.
Rekord sukcesu
tło projektu
Niedawno jedno z pól naftowych w Arabii Saudyjskiej zakupiło rury stalowe API 5L Gr B do rurociągów do przesyłu ropy naftowej i gazu. Wymagania przewidywały, że rury muszą spełniać międzynarodowe normy dotyczące rurociągów naftowych i gazowych oraz nadawać się do bezpośredniego zastosowania w wysokociśnieniowych systemach przesyłu na duże odległości.
Klient, któremu powierzono wykonanie projektu budowy linii odgałęzionej zlokalizowanej na terenie pustynnym, zwrócił się do nas z prośbą o wyprodukowanie rur w ścisłej zgodności z jego konkretnymi specyfikacjami technicznymi.
Wymagania klienta
- Zgodny z normami API 5L klasy B; dołączony oryginalny certyfikat gwarancyjny producenta.
- Zewnętrzna powierzchnia zostanie pokryta powłoką antykorozyjną 3LPE, aby wytrzymać długotrwałe działanie wysokich temperatur panujących na pustyni oraz wysokiego ciśnienia w środowisku podziemnym.
- Wysyłka nastąpi w ciągu 35 dni od podpisania umowy.
- Zapakowane w folię zabezpieczającą przed korozją, nadającą się do transportu morskiego, z zamontowanymi na końcach rur zaślepkami ochronnymi.
Normy techniczne dla projektu saudyjskiego

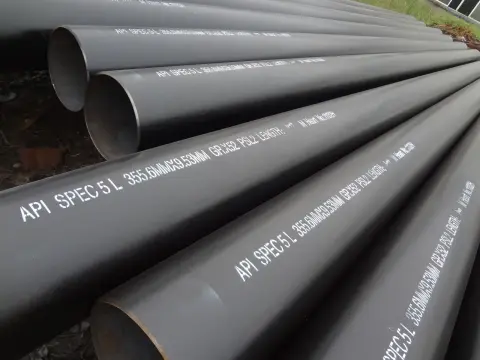

- Norma: API 5L PSL2 klasa B
- Materiał: Stal węglowa klasy B (granica plastyczności ≥ 245 MPa, wytrzymałość na rozciąganie ≥ 415 MPa)
- Proces: ERW (Zgrzewanie oporowe)
- Certyfikacja: ISO 9001
Specyfikacje wysyłki
| Dane techniczne (średnica zewnętrzna × waga) | Średnica nominalna | Długość | Ilość |
|---|---|---|---|
| 2.3/8″ (60.3 mm) × 3.91 mm | DN50 | 6m/12m | 200 szt |
| 3.1/2″ (88.9 mm) × 4.55 mm | DN80 | 12m | 140 szt |
| 4.1/2″ (114.3 mm) × 6.02 mm | DN100 | 12m | 100 szt |
| 6.5/8″ (168.3 mm) × 7.11 mm | DN150 | 12m | 60 szt |

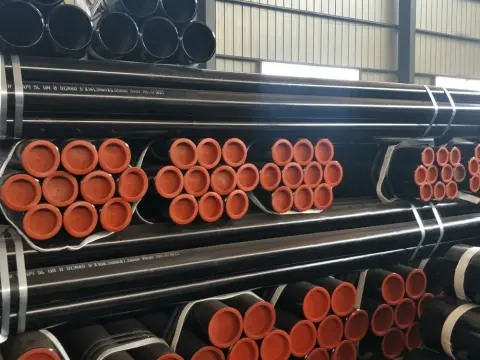

| 219mm × 6.35mm | - | 6m | 135 ton |
| 324mm × 8.0mm | - | 12m | 180 ton |

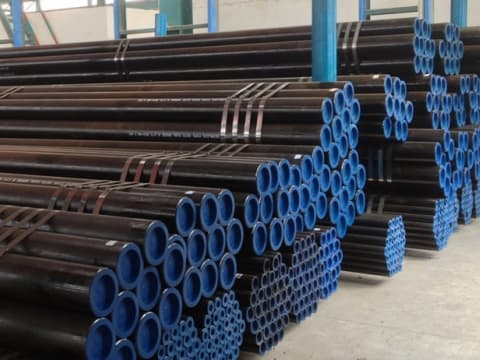

| 457mm × 10.0mm | - | 12m | 115 ton |
| 610mm × 12.7mm | - | 12m | 120 ton |
Razem: 550 ton
Kontrola jakości przed wysyłką
Klient określił klasę ciśnienia 150/300. Przed wysyłką przeprowadziliśmy ultradźwiękowe badania nieniszczące spoin oraz badania hydrostatyczne; ponadto, po odrdzewieniu powierzchni wewnętrznych i zewnętrznych, nałożyliśmy powłokę antykorozyjną, sfazowaliśmy końce i założyliśmy na nie nasadki ochronne.
Nasze rozwiązania
Po otrzymaniu zamówienia, gorącowalcowane kręgi stalowe, wyprodukowane w naszym zakładzie, są natychmiast rozwijane i poddawane procesowi gięcia na zimno.
Kluczowym etapem tego procesu jest zgrzewanie oporowe wysokoczęstotliwościowe. Po zakończeniu zgrzewania przeprowadzamy szereg kolejnych operacji, w tym normalizację, kalibrację i badania nieniszczące, a cały proces podlega ścisłej kontroli zgodnie z systemem zarządzania jakością API Q1.
Powłoka antykorozyjna 3LPE (trójwarstwowy polietylen) jest nakładana w specjalistycznym zakładzie antykorozyjnym, gdzie pomyślnie przechodzi wszystkie wymagania dotyczące testów przyczepności.
Pakowanie i wysyłka
- Standardowe opakowanie zbiorcze: 10–20 rur w wiązce, z zaślepkami i owinięte zewnętrzną warstwą wodoodpornego materiału. Znaki wysyłkowe zawierają dwujęzyczne etykiety w języku angielskim i arabskim.
Transport składa się z około 7 kontenerów rur spawanych o małej średnicy i 15 kontenerów rur spawanych o średniej i dużej średnicy, wysłanych bezpośrednio do portu Dammam w Arabii Saudyjskiej.
