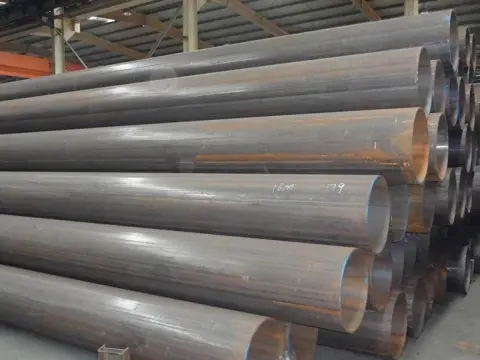

Elektrisch weerstandsgelaste stalen buizen (ERW-buizen) zijn stalen buizen met een rechte naad, vervaardigd door stalen strips te verhitten en te lassen met behulp van hoogfrequent weerstandslassen. Ze worden ook wel rechte-naad weerstandsgelaste buizen genoemd. In vergelijking met naadloze stalen buizen hebben ze een hogere precisie en lagere kosten, en worden ze veel gebruikt in de bouw, voor olie- en gastransport en in stedelijke pijpleidingnetwerken.
Gloriestaal, Als toonaangevende fabrikant van ERW-buizen in China beschikt het bedrijf over geavanceerde lasproductielijnen. Het kan buizen produceren met buitendiameters van 20 mm tot 610 mm en wanddiktes van 2.0 mm tot 20 mm, en kan nabewerkingsprocessen uitvoeren zoals oliecoating, galvaniseren, PE-coating en schroefdraad aanbrengen.
Specificaties
| Item | ERW-buis |
|---|---|
| Materiaal | Q195/Q235/Q345/Q355, St 37/52, ASTM A53 HR/CR stalen spoel |
| Afmetingen | OD: 20 mm - 610 mm |
| Gewicht: 2.0 mm - 20 mm | |
| Lengte: 6–12 meter (39.37 ft) | |
| Speciale pijp | API-buis, EMT-buis, dikwandige buis, overige |
| Certificaat | API, SNI, JIS, ISO 9001 |
| Techniek | Warmgewalst/koudgewalst |
| Standaard | API 5L, ASTM A53, ASTM A106, GB/T 9711, EN 10217 |
| Plaats van herkomst | Tianjin, China |
| Levertijd | 15 – 21 dagen |
Weergave van de afmetingen van ERW-buizen
Amerikaanse norm (ASTM / API)
- Nominale pijpdiameter (NPS): in inches, bijvoorbeeld 1/2″, 1″, 2″
- Wanddikte: SCH 10 / SCH 40 / SCH 80 (hoger getal betekent dikkere wand) | BWG 14 / BWG 16 (lager getal betekent dikkere wand)
- Kan ook direct worden gemarkeerd als OD + WT (mm / inch).
Europese norm (EN / BS)
- Nominale diameter (DN): in millimeters, bijvoorbeeld DN15, DN50
- Wanddikte: S-serie (S1/S2/S3) of directe waarde in mm
- Constructiebuizen: meestal aangeduid als buitendiameter × wanddikte × lengte
Chinese Standaard (GB)
- Vloeistofleidingen: DN + wanddikte (mm)
- Constructiebuizen: direct gemarkeerd als buitendiameter × wanddikte (mm)
- NPS/SCH-markering is ook acceptabel voor export.
Maatvergelijkingstabel
| NPS | DN | OD (mm) | SCH40 (mm) | EN/GB (mm) |
|---|---|---|---|---|
| 1 / 2 " | 15 | 21.3 | 2.77 | 2.3 / 2.75 |
| 3 / 4 " | 20 | 26.9 | 2.87 | 2.6 / 2.75 |
| 1 " | 25 | 33.7 | 3.38 | 3.2 / 3.25 |
| 1.25 " | 32 | 42.4 | 3.56 | 3.2 / 3.25 |
| 1.5 " | 40 | 48.3 | 3.68 | 3.2 / 3.5 |
| 2 " | 50 | 60.3 | 3.91 | 3.2 / 3.8 |
| 3 " | 80 | 88.9 | 5.49 | 4.0 |
| 4 " | 100 | 114.3 | 6.02 | 4.0 |
| 6 " | 150 | 168.3 | 7.11 | 4.0 |
Notes
- NPS: Nominale pijpdiameter (VS, Midden-Oosten, Zuidoost-Azië).
- DN: Nominale diameter (Europa, China, Australië).
- OD: Buitendiameter (universeel wereldwijd).
- SCH40: Standaard wanddikte volgens het Amerikaanse systeem.
- EN/GB: Gemeenschappelijke wanddikte voor Europese en Chinese normen.
BELANGRIJKSTE KENMERKEN
1. Geavanceerde productietechnologie
ERW-buizen worden geproduceerd via een elektrisch weerstandslasproceswaarbij warmgewalste of koudgewalste koolstofarme staalrollen als grondmateriaal worden gebruikt. Het lasproces garandeert stabiele mechanische eigenschappen en een betrouwbare kwaliteit.
2. Hoge dimensionale nauwkeurigheid en een glad oppervlak
Er zijn geen extra lasmaterialen nodig tijdens de productie. De buizen hebben een uniforme chemische samenstelling, nauwkeurige afmetingen en een glad oppervlak, wat gunstig is voor de hechting van de coating.
3. Verschillende oppervlaktebehandelingsopties
Glory Steel biedt diverse oppervlaktebehandelingen aan:
- Zwarte pijp
- Verzinkte buis
- Geverfde / Epoxy / PE-gecoate buis.
Wij kunnen API 5L-buizen, EMT-buizen en andere speciale typen leveren.
4. Kosteneffectief en aanpasbaar
De ERW-productielijn kenmerkt zich door een hoge lassnelheid (20-200 meter per minuut) en een laag materiaalverlies. Afmetingen, lengte, materiaalkwaliteit en oppervlaktebehandeling kunnen worden aangepast aan de projectvereisten.
Toepassingsgebieden
- Olie- en gastransport: ERW-buizen met rechte naden zijn een van de meest gebruikte buistypes in pijpleidingen voor aardgas, ruwe olie en aardolieproducten (API 5L-kwaliteit), en worden vaak gebruikt in combinatie met spiraalvormige ondergedompelde booggelaste buizen (SSAW) en buizen met rechte naden die met ondergedompelde boog zijn gelast (LSAW).
- Bouwconstructies: Hoogbouwframes, dragende brugconstructies, funderingspalen, steigerbuizen, enz.
- Gemeentelijke pijpleidingen: ERW-stalen buizen worden veel gebruikt in stedelijke gas-, verwarmings- en waterleiding- en rioleringssystemen vanwege hun goede afdichtingseigenschappen en hoge drukbestendigheid.
- Industriële pijpleidingen: procespijpleidingen in chemische fabrieken, energiecentrales en mijnen; pijpleidingen voor meubels en sportartikelen, enz.
Vergelijkingstabel voor de selectie van ERW stalen buizen
| DN | OD (mm) | GEW (mm) | Lengte (m) | u gebruikt |
|---|---|---|---|---|
| DN15 | 21.3 | 2.75 | 4-12 | Vloeistoffen onder lage druk, zoals water en gas. |
| DN20 | 26.9 | 2.75 | 4-12 | Gemeentelijke pijpleidingen en leidingen |
| DN25 | 33.7 | 3.25 | 4-12 | Waterleiding- en rioleringssystemen, verwarmings- en ventilatiesystemen |
| DN50 | 60.3 | 3.6 | 4-12 | Industrieel vloeistoftransport |
| DN80 | 88.9 | 4.0-5.0 | 6-12 | Olie- en gastransport |
| DN100 | 114.3 | 4-16 | 6-12 | Hoofdleidingen en structurele ondersteuningen |
| DN150 | 168.3 | 6-12 | 6-12 | Hogesnelheidstransport, brugpijp |
| DN200 | 219.1 | 6-22 | 6-12 | Hogedrukvloeistof, stedelijk elektriciteitsnet |
| DN300 | 323.9 | 8-22 | 6-12 | Pijpleidingen voor lange afstanden en industriële pijpleidingen |
| DN400 | 406.4 | 8-22 | 6-12 | Transportleidingen met grote diameter en fundering op palen |
Onze ERW-buiscategorieën
1. Op materiaal
- Koolstofstalen ERW-buizen
- ERW-buizen van gelegeerd staal (inclusief laaggelegeerd staal)
- Roestvrijstalen ERW-buizen
2. Door oppervlaktebehandeling
- ERW zwarte stalen buizen (kale buis)
- ERW gegalvaniseerde stalen buizen (thermisch verzinkt)
- ERW voorgegalvaniseerde buizen
- ERW-gecoate/geverfde buizen (3PE/FBE/epoxy)
- 3PE: 3-laags polyethyleencoating; FBE: fusiegebonden epoxy
3. Per norm en toepassing
- API 5L ERW-buizen: Leidingbuizen voor olie en gas.
- ASTM A53 ERW-buizen: Algemeen vloeistoftransport.
- GB/T 3091 ERW-buis: Transport van vloeistoffen onder lage druk (water, gas).
- ASTM A500 ERW constructiebuizen: constructie en structuur.
- Ketelbuizen: hoge temperaturen en drukken.
- Steigerbuizen: Bouwsteigers.
- Kasbuizen: Landbouwkas.
- Dikwandige ERW-buizen: robuuste constructie.
- EMT / IMC / RMC-buis: Elektrische buis, niet voor vloeistoffen.
- EMT: Electrical Metallic Tubing (elektrische metalen buis); IMC: Intermediate Metal Conduit (tussenliggende metalen buis); RMC: Rigid Metal Conduit (stijve metalen buis)
4. Op vorm
- ERW ronde buizen
- ERW vierkante buizen
- ERW rechthoekige buizen
Productieproces van ERW stalen buizen
Warmgewalste/koudgewalste staalrollen → snijden in stroken → randafwerking en stomplassen → walsbuigen → hoogfrequent lassen → ontbramen (intern en extern) → op maat snijden en richten → niet-destructief onderzoek en hydrostatische testen → op lengte snijden → oppervlaktebehandeling → markeren en verpakken.
- Vormgevingstechnologieën: Veelgebruikte methoden zijn FFX flexibel vormen en URD vormen. De eerste is geschikt voor diverse specificaties, terwijl de laatste geschikt is voor buizen met een middelgrote en grote diameter.
- Lasmethoden: Onderverdeeld in contactlassen en inductielassen, met frequenties over het algemeen tussen 350 en 450 kHz; de las wordt gevormd door het samensmelten van het basismateriaal zelf.
- Oppervlaktebehandeling: verzinken, zwarte verfcoating, 3PE-corrosiewerende coating, enz.
- Niet-destructief onderzoek: Ultrasoon onderzoek (UT) en wervelstroomonderzoek (ET), en hydrostatisch onderzoek volgens standaardvereisten. Afwerking van de uiteinden: Kan worden afgewerkt met vlakke uiteinden, afschuiningen, schroefdraad en voorgelaste flenzen.
