أنبوب الصلب الكربوني غير الملحوم عبارة عن أنبوب مجوف مصنوع عن طريق دحرجة قطعة صلبة من الصلب عبر قضيب مثقوب. وهو خالٍ من اللحامات، مما يمنحه قوة عالية ومقاومة للضغط، ويجعله مناسبًا لتطبيقات خطوط الأنابيب ذات الضغط العالي، مثل خطوط أنابيب نقل الغازات أو السوائل.
غلوري ستيل نحن شركة متخصصة في تصنيع وإنتاج أنابيب الصلب الكربوني غير الملحومة. ننتج أنابيب غير ملحومة بأقطار وسماكات جدارية وأطوال متنوعة، ونقدم خدمات التخصيص.
المواصفات الخاصه
| العناصر | أنابيب الكربون الصلب غير الملحومة |
| المنشأ | تيانجين، الصين |
| الخامة | Q235، Q345، Q345B، Q345D، 20#، 45#، 16Mn، 17Mn، 42CrMo، St37، St52، إلخ. |
| Standard | ASTM، API، GB/T، DIN، JIS |
| OD | 10 مم - 1000 مم |
| WT | 1.0 مم - 60 مم |
| الطول | من 1 متر إلى 12 متر، قابلة للتخصيص |
| أحجام مشتركة | 6 m، 12 m، 6.4 m |
| الحد الأدنى للطلب | 10 طن |
| مدة الخدمة | أيام 7 - 14 |
| المواصفات الفنية | ISO 9001، API 5L، ASME، CE، PED، SGS |
فيديو الإنتاج
معالجة العمليات والأسطح
| العناصر | الوصف |
| عملية الإنتاج | مدرفلة على الساخن / مسحوبة على البارد / مدرفلة على البارد |
| معالجة الاسطح | أسود لامع / مدرفل على الساخن / بولي إيثيلين ثلاثي الطبقات / بلاستيك مقوى بالحرارة / مجلفن / مطلي |
| معالجة النفط | زيت غير مُزيّت/مانع للصدأ |
| حماية نهاية الأنابيب | غطاء مانع للتسرب لأنبوب بلاستيكي |
| خدمات المعالجة | القطع، الثني على البارد/الثني على الساخن، التثقيب/الحفر، اللحام، التقشير/التقويم |
درجات المواد والتركيب الكيميائي
| النظام القياسي | الصف | ج (٪) | مليون (٪) | قوة الشد | قوة الغلة | درجة الحرارة المطبقة |
| ASTM / ASME | A106 ج.ب | ≤ 0.30 | 0.29-1.06 | ≥415 | ≥240 | -28 ~ 400 ℃ |
| ASTM / ASME | A53 ج.ب | ≤ 0.30 | ≤ 1.20 | ≥415 | ≥240 | ≤400 ℃ |
| API 5L PSL1/PSL2 | X42-X80 | ≤ 0.28 | ≤ 1.40 | 415-690 | 290-555 | -40 ~ 600 ℃ |
| GB / T | 20 # | 0.17-0.24 | 0.35-0.65 | ≥410 | ≥245 | -20 ~ 425 ℃ |
| EN | S355J2H | ≤ 0.22 | ≤ 1.60 | 510-680 | ≥355 | -20 ℃ |
ملاحظة: يتم التحكم في محتوى الكبريت (S) والفوسفور (P) بشكل صارم بحيث لا يتجاوز 0.035% (API 5L PSL2: ≤0.015%) لضمان مقاومة التآكل والمتانة.
الفوائد الرئيسية
أنواع عمليات تصنيع الأنابيب الفولاذية غير الملحومة
تُصنف أنابيب الصلب الكربوني غير الملحومة إلى فئتين رئيسيتين وفقًا لعملية تصنيعها: المدرفلة على الساخن (HRS) والمدرفلة على البارد (بما في ذلك المسحوبة على البارد، CRS/CDS)، ولها ثلاث طرق تشكيل: المدرفلة على الساخن، والمدرفلة على البارد، والمسحوبة على البارد.

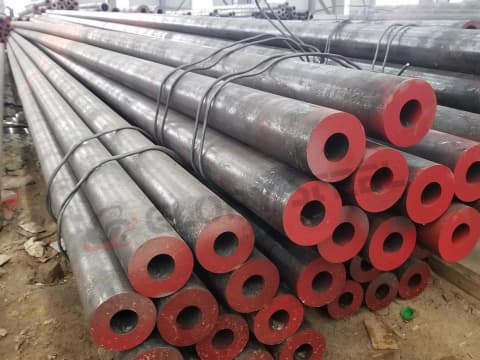

أنابيب غير ملحومة مدرفلة على الساخن، HRS
- العملية: تسخين سبيكة الصلب الصلبة - مطحنة التثقيب - مطحنة الدرفلة - مطحنة التحجيم، وكل ذلك في درجات حرارة عالية.
- المعايير الشائعة: ASTM A106 Gr.B، API 5L X42-X80، GB/T 8163 20#
- المميزات: نطاق واسع للأقطار، وجدران سميكة نسبيًا. سطح الأنبوب مغطى بطبقة من أكسيد الحديد، مما يجعله خشنًا نسبيًا. تكلفة منخفضة. تشكل التطبيقات الصناعية أكثر من 70% من الاستخدام.
أنابيب غير ملحومة مدرفلة على البارد/مسحوبة، CRS/CDS
- العملية: استخدام الأنابيب المدرفلة على الساخن كمادة خام - مطحنة الدرفلة على البارد (الدرفلة) أو مطحنة السحب على البارد (السحب) - التلدين، التخليل.
- الدرفلة على البارد (CRS): يتم تشكيلها عن طريق الدرفلة باستخدام بكرات، مما يؤدي إلى توحيد أفضل في سمك الجدار.
- السحب على البارد (CDS): يتم تشكيلها عن طريق السحب باستخدام القوالب، مما ينتج عنه أقطار أصغر وأطوال أطول، وهي مناسبة للأنابيب الدقيقة ذات الأقطار الصغيرة.
- المعايير المشتركة: ASTM A179، GB/T 3639، EN 10305-1.
- المميزات: قطر أصغر نسبيًا، جدران أرق، وهي العملية الرئيسية لتصنيع الأنابيب الدقيقة. سطح أملس ونظيف، دقة أبعاد عالية للغاية، قوة وصلابة عاليتان. تكلفة عالية.
جدول مقارنة المعلمات
| طريقة عملنا | HRS | CRS | CDS |
| درجة الحرارة | درجة حرارة عالية ١٢٠٠ درجة مئوية فأكثر | درجة حرارة الغرفة | درجة حرارة الغرفة |
| قطر الدائرة | DN15-DN1200 | DN6-DN100 | DN6-DN50 |
| سمك الجدار | 10mm-150mm | 1mm-20mm | 1mm-10mm |
| دقة | أقل | مرتفع | مرتفع للغاية |
| تسامح | ± 1.5٪ | ± 0.5٪ | ± 0.1mm |
تطبيق Aرياس
تُستخدم هذه الأنابيب بشكل أساسي في أنابيب السوائل، وأنابيب الغلايات، والأنابيب الإنشائية، وأنابيب آبار النفط/أنابيب الحفر، وأنابيب الأسطوانات الهيدروليكية، وأنابيب معدات الأسمدة، وأنابيب API، وأنابيب EMT، والأنابيب ذات الجدران السميكة. على سبيل المثال، تُعد أنابيب الصلب الكربوني الأسود غير الملحومة وأنابيب الصلب الكربوني A106 غير الملحومة من الأنابيب الهندسية الشائعة الاستخدام.
استخدام الأنابيب الفولاذية غير الملحومة المدرفلة على الساخن
- الطاقة الكهربائية: سخانات فائقة، ومجمعات، وأنابيب بخار رئيسية لغلايات الطاقة الحرارية/النووية؛ أنابيب مياه مضغوطة لمحطات الطاقة الكهرومائية.
- البنية التحتية والبلدية: أعمدة دعم الجسور، أساسات ركائز المباني، شبكات إمداد المياه الحضرية، معالجة مياه الصرف الصحي.
- تصنيع الآلات: هياكل المعدات الكبيرة، أسطوانات الأسطوانات الهيدروليكية، أكمام الرافعات، مكونات الآلات الثقيلة.
- النفط والغاز: خطوط الأنابيب البرية/البحرية، أنابيب التغليف/الإنتاج في قاع البئر، خطوط أنابيب التكرير.
تطبيقات أنابيب الصلب CRS/CDS
- الأنظمة الهيدروليكية والهوائية: خراطيم هيدروليكية للحفارات والرافعات، أسطوانات الضغط العالي، مكونات هوائية.
- صناعة السيارات: خراطيم زيت المحرك، أعمدة الدوران، أكمام امتصاص الصدمات، أنظمة العادم.
- الأدوات الدقيقة: قنوات المعدات الطبية، وأغلفة أجهزة الاستشعار، وأنابيب أدوات الفضاء الجوي.
- الصناعات الكيميائية والصيدلانية: ملفات أوعية التفاعل الكيميائي، ونقل السوائل عالية النقاء، وأجهزة المختبرات.
طريقة تمثيل الأبعاد
1. نظام البوصة (NPS / الجدول الزمني)
- NPS: الحجم الاسمي للأنابيب، معبر عنه بالبوصة، مثل NPS 1/2 بوصة، NPS 3/4 بوصة، NPS 1 بوصة، NPS 2 بوصة، إلخ.
- الجدول (Sch): درجة سمك الجدار، مثل: Sch 40، Sch 80، Sch 160، إلخ.
2النظام المتري (مم / DN)
- القطر الخارجي: وحدة مم، على سبيل المثال، 21.3 مم، 26.9 مم، 33.7 مم، 42.4 مم.
- DN: القطر الاسمي، الوحدة مم، على سبيل المثال، DN15، DN20، DN25، DN32، DN40، إلخ.
على سبيل المثال، عند أخذ الأنابيب الفولاذية الكربونية غير الملحومة من الجدول 40 / الجدول 80، يكون جدول مقارنة المواصفات كما يلي.
جدول مقارنة المواصفات الشائعة
| خدمة المعاشات الوطنية (بوصة) | DN | OD | جدول 40 | جدول 80 |
| 1 / 2 " | DN15 | 21.3 | 2.8 / 3.0 | 4.5 |
| 3 / 4 " | DN20 | 26.9 | 2.9 / 3.2 | 4.8 |
| 1 " | DN25 | 33.7 | 3.2 / 3.4 | 4.6 |
| 1¼ " | DN32 | 42.4 | 3.5 / 3.6 | 5.0 |
| 1½ " | DN40 | 48.3 | 3.7 / 3.7 | 5.2 |
| 2 " | DN50 | 60.3 | 3.9 / 3.9 | 5.5 |
| 2½ " | DN65 | 73.0 | 5.2 / 4.0 | 7.0 / 6.0 |
| 3 " | DN80 | 88.9 | 5.5 / 4.5 | 7.6 / 7.6 |
| 4 " | DN100 | 114.3 | 6.0 / 6.0 | 8.6 / 8.6 |
| 6 " | DN150 | 168.3 | 7.1 / 7.1 | 11.0 / 11.0 |
| 8 " | DN200 | 219.1 | 8.2 / 8.2 | 10.3 / 10.3 |
| 10 " | DN250 | 273.0 | 9.3 / 9.3 | 12.7 / 12.7 |
| 12 " | DN300 | 323.9 | 10.3 / 10.3 | 14.3 / 14.3 |
| 16 " | DN400 | 406.4 | 12.7 / 12.7 | 17.5 / 17.5 |
| 20 " | DN500 | 508.0 | 15.1 / 15.1 | 20.6 / 20.6 |
| 24 " | DN600 | 610.0 | 17.5 / 17.5 | 25.4 / 25.4 |
المشاريع التعاونية
لماذا تختار جلوري ستيل؟
1. مراقبة الجودة الصارمة: اختبار هيدروستاتيكي بنسبة 100% واختبار بالموجات فوق الصوتية/التيارات الدوامية.
2. فعالية عالية من حيث التكلفة: التسعير المباشر من المصنع، مما يلغي الحاجة إلى الوسطاء، مع قدرة إنتاجية تزيد عن 10,000 طن شهريًا.
3. الدعم الفني: حلول مخصصة بناءً على متطلبات درجة الحرارة والضغط والتآكل لبيئة التشغيل.
4. توصيل سريع: يتوفر لدينا مخزون وافر من المواد القياسية (مثل A106 Gr.B، Q235B، Q345B)، مما يدعم الإنتاج ذي الأولوية للطلبات العاجلة. كما تتيح ورش المعالجة والطلاء المستقلة إمكانية تسليم الطلبات غير القياسية في غضون 15-20 يومًا.
احصل على الحل المخصص لك وعينات مجانية في غضون 10 ساعات.
يقع مصنع غلوري للصلب في تيانجين، الصين، وهو مصنع حاصل على شهادات ISO 9001 وISO 14001 وCE، بطاقة إنتاجية سنوية تبلغ 100,000 طن. نتخصص في إنتاج الأنابيب المجلفنة، وأنابيب الفولاذ المقاوم للصدأ، وأنابيب الفولاذ السبائكي. بفضل منتجاتنا وخدماتنا عالية الجودة، نصدر منتجاتنا إلى أكثر من 120 دولة.
